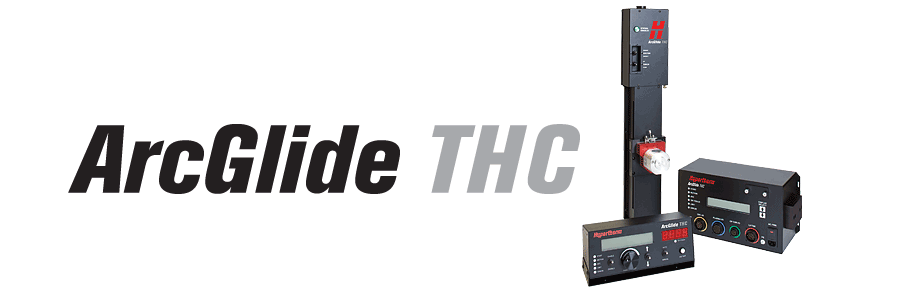

Cистема регулировки высоты резака ArcGlide THC

Руководство оператора


Обзор

Чтобы обеспечить корректную высоту резки при использовании стандартных систем регулировки высоты резака, оператору необходимо периодически регулировать дуговое напряжение. Используя патентованные методы Hypertherm, система регулировки высоты резака ArcGlide THC непрерывно замеряет дуговое напряжение и автоматически регулирует его для обеспечения правильной высоты резака на протяжении всего срока службы расходных деталей без вмешательства оператора.



Система регулировки высоты резака ArcGlide THC обеспечивает оптимальное качество резки, значительное повышение производительности и сокращение эксплуатационных затрат для операций плазменной резки, в т.ч. с применением технологии True Hole. Система регулировки высоты резака предлагается во встроенной в ЧПУ (со связью Hypernet) и автономной конфигурации и обеспечивает все преимущества при минимальном вмешательстве со стороны оператора.





Система регулировки высоты резака ArcGlide THC обеспечивает оптимальное качество резки, значительное повышение производительности и снижение эксплуатационных затрат для операций плазменной резки.

Использование этой системы дает ряд преимуществ.

  • Оптимальный срок службы расходных деталей и более высокое качество резки за счет замеров дугового напряжения и управления им

  • Увеличение количества обрабатываемых в час деталей до 100 % за счет сокращения времени цикла от реза до реза

  • Использование интерфейса Hypernet упрощает эксплуатацию и снижает время установки для использования как с одним, так и с несколькими резаками

  • Высочайшая прочность механического оборудования для абсолютной надежности, подтвержденной двухлетней гарантией

  • Технология True Hole® для систем HyPerformance® Plasma HPRXD®



Увеличение количества деталей в час



Система регулировки высоты резака ArcGlide THC максимизирует производительность, сводя к минимуму время цикла от реза до реза за счет применения технологии Hypertherm Rapid Ignition™.

Максимизация производительности становится возможной за счет факторов, перечисленных ниже.

  • Автоматическая калибровка высоты при работе датчика исходной высоты для сокращения времени на обнаружение листа резаком без опасности повреждения резака

  • Быстрое перемещение по оси Z на автоматически заданную высоту возврата (или следующую высоту прожига*) для сведения к минимуму времени возврата резака

  • Автоматически пропускается работа датчика исходной высоты, если это возможно при конкретных геометрических параметрах детали и характеристиках листа

Предварительный поток плазмообразующего газа автоматически завершается в процессе перемещения стола, что обеспечивает до 100 % увеличения количества изготовляемых в час деталей, таких как изображенный фланец.

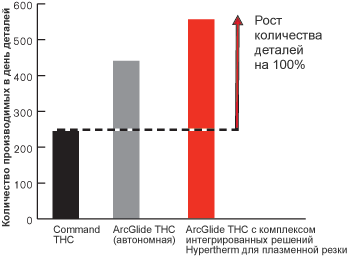

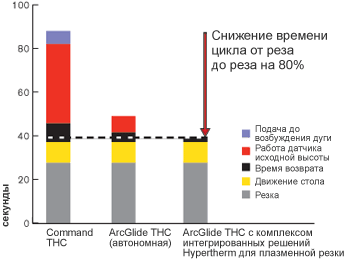

Пример детали — фланец диаметром 203 мм         Время изготовления фланца 203 мм                            Количество фланцев 203 мм



Оптимизация срока службы расходных деталей и качества резки

Чтобы обеспечить корректную высоту резки при использовании стандартных систем регулировки высоты резака, оператору необходимо периодически регулировать дуговое напряжение. Используя патентованные методы Hypertherm, система регулировки высоты резака ArcGlide THC непрерывно замеряет дуговое напряжение и автоматически регулирует его для обеспечения правильной высоты резака на протяжении всего срока службы расходных деталей без вмешательства оператора.

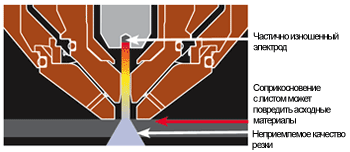

Неверная высота резки, связанная с тем, что дуговое напряжение не было отрегулировано в соответствии с износом электрода

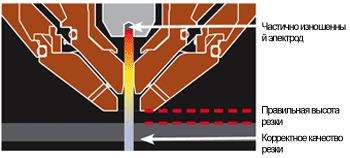

Правильная высота резки автоматически поддерживается системой регулировки высоты резака ArcGlide THC

Оптимизированные срок службы расходных деталей и качество резки

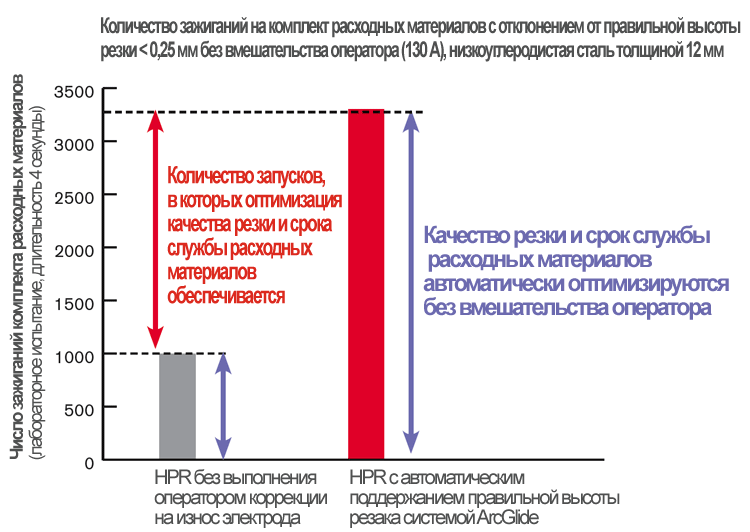

Количество зажиганий на комплект расходных деталей с отклонением от правильной высоты резки < 0,25 мм без вмешательства оператора (130 А), низкоуглеродистая сталь толщиной 12 мм
